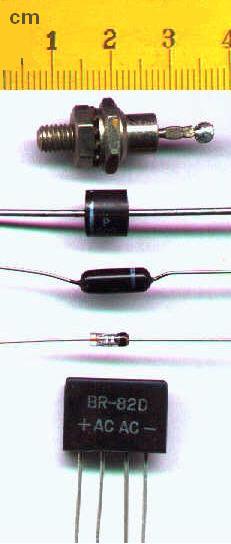

Yarımkeçirici diod (yun. δις - iki, od ὁδός - yol) — bir p-n keçidə malik olan və iki elektrik çıxışı olan cihaz. Yarımkeçirici diodun bu gün ən ümumi tipi iki elektrik terminalı üçün əlaqələnmiş p-n keçidli yarımkeçiricinin kristallik hissəsidir. Vakuum boru diodu iki elektroda malikdir: anod və qızdırılmış katod. Yarımkeçirici diodlar birinci yarımkeçirici elektron qurğusudur. Birinci yarımkeçirici diodlar kristal detektor adlandırıldı. Bu gün diodların çoxu silisiumdan hazırlanır, ancaq bəzən selen və germanium kimi başqa yarımkeçiricilərdən də istifadə edilir.

Kvadrat formalı yarımkeçirici kristal diodun yaxından görünüşü (soldakı qara obyekt)

Əsas funksiyaları

Diodun ən ümumi funksiyası əks istiqamətdə cərəyan maneəyə rast gələrkən, bir istiqamətdə elektrik cərəyanın keçməsini təmin etməkdir. Başqa funksiyasıda dəyişən cərəyanı sabit cərəyana çevirməkdir. Həmçinin radioda radio siqnalların amplitud modulyasiya hasilatını o cümlədən qəbul edilən siqnalların düzləndirməsidir.

Tarix

Vakuum boru diodları və yarımkeçirici diodlar təxminən eyni vaxtda radio qəbuledici detektorları kimi 1900-cü ilin əvvəllərində ayrı-ayrılıqda inkişaf edib. Diodların inkişafı iki istiqamətdə dərhal XIX əsrin üçüncü rübündə başlayıb: 1873-cü ildə britaniyalı alim Frederik Qutri termion (vakuum lampa) diodları fəaliyyət prinsipini həmçinin 1874-cü ildə alman alimi Karl Ferdinand Braun kristallik (bərk cisimli) diodun fəaliyyət prinsipini açıb.

Termion diodların iş prinsipi 13 fevral 1880-ci ildə Tomas Edison tərəfindən yenidən açılıb və 1883-cü ildə patentləşdirilib (patent ABŞ № 307031). 1899-cu ildə alman alimi Karl Ferdinand Braun kristalı üçün düzləndirici patentini aldı. Təxminən 1900 illərdə Qrinlif Pikard kristal diodda ilk radio qəbul edici düzəltdi. Birinci termion diodu Britaniyada Con Ambroz Fleminqom 16 noyabr 1904-cü ildə (ABŞ patenti noyabr 1905-ci il tarixli № 803684 saylı) patentini alıb. 20 noyabr 1906-cı ildə Pikard silisium kristal detektor (ABŞ patenti № 836531) patentini aldı.

Bu cür qurğunun əsrin sonlarında XIX düzləndiriciləri adı ilə məlum idi və yalnız 1919-cu ildə, Vilyam Henri "diod" adlandırmağa başladı, yunan sözlərindən əmələ gəlib və "di" — iki, "odos" — yol deməkdir.

Diodların tipləri

İndiki zamanda ən çox yarımkeçirici diodlardan istifadə olunur.
Diodların növləri:

Diod

Yarımkeçirici

Qeyri Yarımkeçirici

Germaniumlu

Silisiumlu

Qallium Arsenidi ilə

Qaz doldurulmuş

Vakuumlu

Elektron simvolları

Dövr diaqramında yarımkeçirici diod üçün istifadə edilmiş simvol diodun tipini müəyyən edir. Diodların bəzi tipi üçün əlavə simvollar var, ancaq onlar arasındakı fərqlər kiçikdir.

Diod
İşıq diodu (LED)
Fotodiod
Şottki diodu
Keçid gərginlikli sıxma diodu (TVS)
Tunel və ya Esaki diodu
Dəyişən tutumlu diod
Zener diodu
Diod simvolu kimi eyni düzləndiricili tipik diod paketləri. Nazik zolaq katodu təsvir edir.
